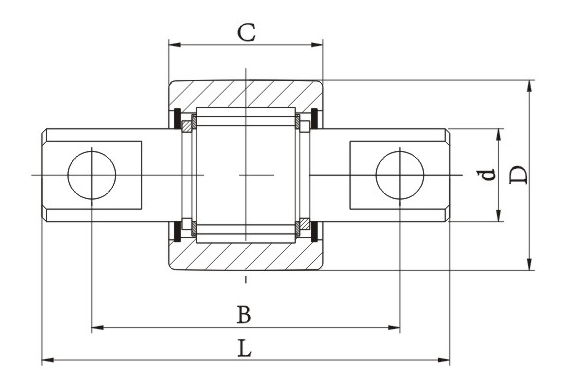

SRxxNx-x Boční válec vysokozdvižného vozíku s jehlovým válcem

● Výběr ložiskové vůle ložiska stožáru vysokozdvižného vozíku
Ložiska stožáru vysokozdvižného vozíku jsou většinou radiální silová ložiska, která obecně nevyžadují axiální vůli, ale radiální vůle musí mít přísné požadavky. Za normálních okolností si ložiska s kuličkovou strukturou vybírají „0 skupin“ nebo „3 skupiny“ vůle, zatímco válečková ložiska většinou volí „3 skupiny“. (Odkaz na JB/T7360)

● Přesnost rozměrů a drsnost povrchu ložiska stožáru vysokozdvižného vozíku
Vnitřní kroužek ložisek vysokozdvižného vozíku musí lícovat s hřídelí. Tolerance a drsnost se obvykle volí podle požadavků na ložiska jakosti PO. Ostatní rozměry jsou určeny podle skutečných potřeb. Obecně je tolerance vnějšího průměru vnějšího kroužku "0/-0,10 mm" až "0/-0,20 mm" a tolerance šířky vnějšího kroužku je ±0,20 mm až ±0,30 mm. (Odkaz na JB/T7360)

● Zásady výběru ložiska stožáru vysokozdvižného vozíku
Výběr ložisek stožáru se řídí následujícími zásadami:
① Určete  vnější rozměry ložiska podle konstrukčních rozměrů stožáru vysokozdvižného vozíku;
② Podle tonáže vysokozdvižného vozíku je vybrána vnitřní konstrukce s odkaz na jmenovité statické zatížení ložiska;
③ Aby mělo ložisko dostatečnou pevnost, musí být při návrhu plně zohledněna tloušťka kroužku ložiska;
④ Rozumný výběr tvrdosti materiálu ložiska a velikosti instalace.
